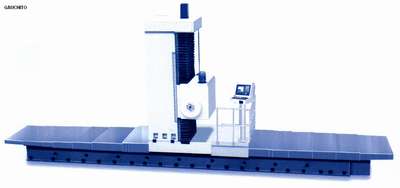

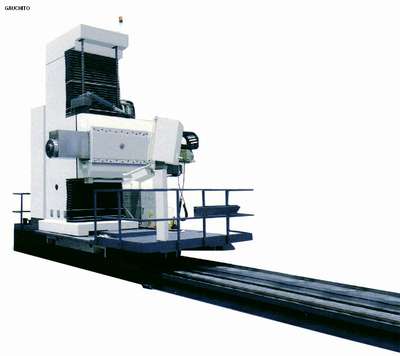

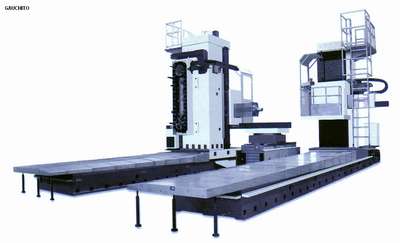

ALESADORA MANUAL
Precio de Oferta:  Consulte
Precio:  Consulte



seleccione una imagen para aumentar



  Características Técnicas

Características Técnicas 110 130 160
Diámetro de husillo (Mm.) 110 130 160
Cono de Husillo  ISO 7:24 No.25
Diámetro de fresa de husillo (Mm.) _ 221.44 260
Velocidad de Husillo (r/min.) Oct-00 Oct-00 10-1500
Torque Máximo (NM) 1300 2800 3500
Área (Mm.) _ _ _
Recorrido columna X (Mm.) 4000 (en pasos de 1000)
Recorrido en Y (Mm.) 1500 1600 2000(2500)
Recorrido en Z (Mm.) _ _ _
Cabezal A _ _ _
Cabezal B _ _ _
Recorrido de Husillo (Mm.) 550 800 1000
Potencia de Motor (Kw.) 17/22.5 37/51 37/51
Corte (Mm./min.) X, Y:1-6000 X, Y:1-6000 X, Y:1-6000
Avance (r/min.) W:1-2000 W:1-3000 W:1-3000
Avance Rápido (m/min.) X, Y:9 W:2.4 X, Y:8 W:3 X, Y:9 W:3
Herramienta 40 40 40
Especificación Shank ISO 7:24 JT50
Pin Estándar LD50D
Posicionamiento X, Y, Z, W (Mm.) X:0.032 - Y, W:0.02 X:0.035/1000 - Y, Z:0.026 W:0.02 X:0.032/1000 - Y, Z:0.026 W:0.02
Posicionamiento A.B (seg.) _ _ _
Repetitibilidad X, Y, Z, W (Mm.) X:0.025/1000 - Y, W:0.026 X:0.025/1000 - Y:0.020 W:0.018 X:0.025/1000 - Y:0.020 W: 0.018
Repetitibilidad A. B. (seg.) _ _ _
Dimensiones (Mm.) 8000 x 2993 x 4500 8600 x 4490 x 4830 9300 x 5500 x 5600
Peso (Kg.) 28000 34000 42000
Potencia Total (Kva.) 50 70 85
CNC SIEMENS 840D (Fanuc Opcional)



Características Técnicas 130R 160R 3043 3043S
Diámetro de husillo (Mm.) 130 160 _ _
Cono de Husillo  ISO 7:24 No.25
Diámetro de fresa de husillo (Mm.) 221.44 260 _ _
Velocidad de Husillo (r/min.) 10-1500 10-1000 Oct-00 Oct-00
Torque Máximo (NM) 2500 3000 813 813
Área (Mm.) 480 x 480 480 x 480 300 x 430 300 x 430
Recorrido columna X (Mm.) 4000 (en pasos de 1000)
Recorrido en Y (Mm.) 2000(2500,3000) 2000(2500,3000) 1500 1500
Recorrido en Z (Mm.) 700 700 1000 1000
Cabezal A _ _ _ ±15º
Cabezal B _ _ _ ±12º
Recorrido de Husillo (Mm.) 700 700 _ _
Potencia de Motor (Kw.) 37/51 37/51 22/30 22/30
Corte (Mm./min.) X, Y:1-6000 X, Y:1-6000 X:1-2000 Y:1-6000 Z:1-300 X:1-2000 Y:1-6000 Z:1-3000
Avance (r/min.) Z, W:1-3000 Z, W:1-3000 _ A, B:0-1.5
Avance Rápido (m/min.) X, Y:6 Z, W:3 X, Y:6 Z, W:3 X, Y:10 Z:3.5 X, Y:10 Z:3.5
Herramienta 40 _ _ _
Especificación Shank ISO 7:24 JT50
Pin Estándar LD50D
Posicionamiento X, Y, Z, W (Mm.) X:0.026/1000 - Y, W:0.03 X:0.026/1000 - Y, W:0.026 X:±0.015/4000 Y, Z:±0.01 X:±0.015/4000 Y, Z:±0.01
Posicionamiento A.B (seg.) _ _ _ ±10"
Repetitibilidad X, Y, Z, W (Mm.) 0.013/1000 X, Y, Z, W:0.015 X:±0.008 Y, Z:0.005 X:±0.008 Y, Z:±0.005
Repetitibilidad A. B. (seg.) _ _ _ ±5"
Dimensiones (Mm.) 8400 x 3200 x 5600 9000 x 3200 x 5600  7800 x 3500 x 4558 7800 x 3500 x 4558
Peso (Kg.) 31500/34500 37000 28000 28000
Potencia Total (Kva.) 85 85 50 50
CNC SIEMENS 840D (Fanuc Opcional)





  Empresa: Gauchito SRL.
  Estado: Nueva
  Embalaje :  No Aplicable
  Garantia:  No Aplicable

  Formas de pago :  Otro
