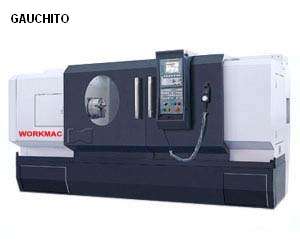

TORNO CNC BANCADA HORIZONTAL
Precio de Oferta:  Consulte
Precio:  Consulte



seleccione una imagen para aumentar



  Protección completamente cerrada o semi cerrada

TORNOS CNC

BANCADA HORIZONTAL

WORK 50j - 50i - 61j - 61i

  • Protección completamente cerrada o semi cerrada.
  • Mecanismo de cambio de energía eléctrico único.
  • Regulación de velocidad continua.
  • Retroalimentación de codificador.
  • Visor gráfico.
  • FANUC
  • Cambio manual, cambio de transmisión automática de cuatro etapas, velocidad rotativa de 12 etapas totales.
MEDIDAS
Serie WORK50i Serie WORK61i 640 2535×1800×1650
890 2785×1800×1650
1390 3285×1800×1650
1900 3785×1800×1650
Serie WORK50j Serie WORK61j 640 2260×1500×1580(1690)
890 2510×1500×1580(1690)
1390 3010×1500×1580(1690)
1900 3510×1500×1580(1690)



UNIDAD WORK50j WORK50i WORK61j WORK61i
Balanceo máx. sobre la bancada mm 500 500 610 610
Extensión de la guía mm 400 400 400 400
Longitud máx. de la pieza de trabajo mm 640 890 1390 1900 640 890 1390 1900 640 890 1390 1900 640 890 1390 1900
Longitud de corte máx. mm 600 850 1350 1860 600 850 1350 1860 600 850 1350 1860 600 850 1350 1860
Diámetro de corte máx. Herramienta vertical mm 500/360 500/36 610/480 610/480
Balanceo máx. sobre la corredera mm 300 300 370 370
Diámetro de corte máx. Herramienta horizontal mm 400 400 500 500
Balanceo máx. sobre la corredera mm 280 280 350 350
Extremo del eje mm A8 A8 A8 A8
Plato Manual ∅250 ∅250 ∅250 ∅250
Neumático ∅250 ∅250 ∅250 ∅250
Hidráulico ∅250 ∅250 ∅250 ∅250
Filo interno del extremo del eje 01:20 01:20 01:20 01:20
Diámetro del eje mm 70 70 70 70
Velocidad del eje Velocidad doble n / /
n 12 etapas / 12 etapas /
Motor de conversión de frecuencia n
n 3 etapas automáticas continuas 3 etapas automáticas continuas 3 etapas automáticas continuas 3 etapas automáticas continuas
Rango de velocidad del eje Double speed r/min / /
r/min 40-1800 / 40-1800 /
Motor de conversión de frecuencia r/min
r/min 22-220 71-710 215-2200 22-220 71-710 215-2200 22-220 71-710 215-2200 22-220 71-710 215-2200
Potencia principal Doble velocidad kW / /
kW 6.5/8 / 6.5/8 /
Motor de conversión de frecuencia kW 7.5 7.5 7.5 7.5
Altura al centro Desde bancada mm 250 250 305 305
Desde tierra mm 1130 1130 1185 1185
Herramienta transversal m/min 05-Oct 05-Oct 05-Oct 05-Oct
Tiempo de etapa completa/una etapa de la torre de clasificación s 2.4/2.2/1.6 2.4/2.2/1.6 2.4/2.2/1.6 2.4/2.2/1.6
Precisión de repetición de posicionamiento de rotación de la herramienta mm 0.008 0.008 0.008 0.008
Trayectoria del eje X mm 250 250 305 305
Trayectoria del eje Z mm 600 850 1350 1860 600 850 1350 1860 600 850 1350 1860 600 850 1350 1860
Precisión de las piezas de trabajo IT6-IT7 IT6-IT7 IT6-IT7 IT6-IT7
Aspereza de la superficie μm Ra1.6 Ra1.6 Ra1.6 Ra1.6
Diá. de la cubierta de la cabeza móvil / trayectoria de la cubierta de la cabeza móvil mm 75/150 75/150 75/150 75/150
Diámetro del filo de la cubierta de la cabeza móvil mm Morse No.5 Morse No.5 Morse No.5 Morse No.5
Tamaño del mango de la herramienta Círculo externo mm 25×25 25×25 25×25 25×25
Diámetro mm ∅32, ∅25 ∅32, ∅25 ∅32, ∅25 ∅32, ∅25
Carga máx. (disco) kg 600 600 600 600
Carga máx. (eje) kg 1300 1500 1600 1700 1300 1500 1600 1700 1300 1500 1600 1700 1300 1500 1600 1700
Peso del torno CNC 2100 2300 2600 2900 2100 2300 2600 2900 2200 2500 2700 3000 2200 2500 2700 3000







  Empresa: Gauchito SRL.
  Estado: Nueva
  Embalaje :  No Aplicable
  Garantia:  No Aplicable

  Formas de pago :  Otro


www.gauchito.com.ar - folleto y precio sugerido - puede haber cambios sin previo aviso - precio sujeto a final confirmacion
